Principi di ottica subacquea: Prospettive future per l’imaging subacqueo – parte VI di Andrea Mucedola

Reading Time: 4 minutes

.

livello medio
.
ARGOMENTO: OCEANOGRAFIA
PERIODO: XXI SECOLO

AREA: FOTOGRAFIA
parole chiave: ottica subacquea



Il futuro è già arrivato
Come abbiamo visto, purtroppo la torbidità dell’acqua rende complessa la raccolta di immagini ottiche subacquee di qualità. Sebbene i recenti progressi nella tecnologia di imaging ottico abbiano consentito ai ricercatori di realizzare progetti che potevano solo essere sognati negli anni passati, le sfide sono ancora molte. I campi di impiego sono molteplici: dalla fotografia artistica agli impieghi scientifici e ingegneristici.

Negli ultimi dieci anni si è assistito a un forte progresso nella capacità di visualizzare e documentare oggetti in mare anche in condizioni di scarsissima visibilità. Ciò è dovuto, come abbiamo visto, all’attuale evoluzione dell’elettronica e delle tecnologie di rilevamento, di pari passo con gli straordinari progressi nell’elaborazione dei segnali e delle immagini.

Le tecniche di imaging consentono oggigiorno di unire più immagini e realizzare delle ricostruzioni  tridimensionali. Nel filmato in alto vediamo la ricostruzione 3D di un relitto di un peschereccio fotografato ad una profondità di circa 8 metri al largo di San Marco di Castellabate, Italia. Per realizzarlo furono scattate più di centodieci immagini con una fotocamera full frame Nikon D750 da 24 Mpx con un obiettivo grandangolare Nikkor AF 24 mm f2.8 / D.

La fotografia tridimensionale
Nella storia della fotografia va menzionata la fotografia stereoscopica nata per duplicare la visione umana naturale e dare un’impressione visiva il più vicino possibile alla realtà. La distanza tra il punto in cui vengono scattate le immagini destra e sinistra dovrebbe essere la stessa distanza tra gli occhi umani ma esistono fotocamere in commercio che riescono ad ovviare a questo problema, ingannando l’accoppiamento delle immagini al punto da raggiungere l’effetto stereoscopico voluto. Per ottenere foto stereo è ovviamente necessario scattare sempre una coppia di immagini stereoscopiche. Lo sviluppo tecnologico permette oggi di andare oltre, arrivando a ricostruire immagini tridimensionali “sommando” diverse immagini. Con un modello 3D possono essere documentati relitti di navi o aerei anche ad alte profondità, utilizzando immagini scattate da mezzi remoti. Applicazioni possibili sono sia nel campo civile che militare al fine di ricostruire la scena nei minimi dettagli.

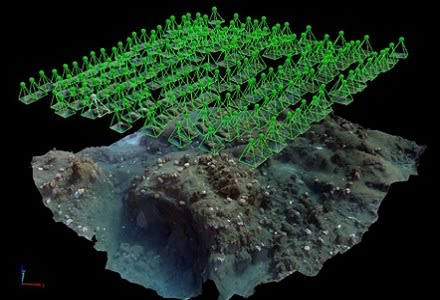

Questa immagine ha l'attributo alt vuoto; il nome del file è underwater-pix4dmapper-acquisition-plan-3.jpg

Un altro settore scientifico promettente è quello della microscopia confocale che è una delle tecniche più apprezzate per ottenere immagini tridimensionali di dimensioni … microscopiche. Il metodo di formazione dell’immagine si basa su un fascio di illuminazione che investe l’intero soggetto e forma istantaneamente l’immagine sul rivelatore.

Questa immagine ha l'attributo alt vuoto; il nome del file è tecniche-confocali-subacquee.jpg

Un esperimento di imaging ad apertura sintetica e imaging confocale. La foto è stata scattata ad un soldatino in piedi dietro una pianta. L’aggiunta di immagini scatate da una serie di 16 telecamere produce una vista sintetica (b) con una profondità ridotta di campo; il petto del soldato – che giace a metà del piano focale è a fuoco, ma le sue braccia e la pianta sono sfocate.  L’imaging confocale, utilizzando una serie di 16 proiettori, produce l’immagine (c), in cui solo le superfici vicino al piano focale sono luminose, lasciando braccia e pianta oscurate. Sommando le 16 immagini si produce l’immagine (d), in cui la pianta è sempre scura ma anche sfocata, e mettendo quindi in evidenza solo il soldatino. da whoi_tr09.pdf (stanford.edu)

L’uso di questa tecnica permette di indagare il soggetto nelle tre dimensioni spaziali con un metodo non invasivo. In pratica, viene prodotto uno spot di luce puntiforme da un pinhole posto davanti alla sorgente, in sostituzione del diaframma di campo, che risulta così fisso e molto ridotto. La luce viene poi focalizzata dal collettore e da un condensatore (o da un obiettivo, nel caso di configurazione in luce riflessa) sul soggetto, per poi essere raccolta dall’obiettivo e dall’eventuale oculare e quindi focalizzata su un secondo pinhole. In corrispondenza di questo è presente anche il rivelatore d’immagine, che produce un segnale proporzionale all’intensità della luce che lo colpisce. Il pinhole di illuminazione e quello di rivelazione appartengono a piani focali confocali, da cui il nome di questa particolare tecnica microscopica.

La quasi totalità dei sistemi confocali moderni utilizza la configurazione in luce riflessa, che aumenta la simmetria e la risoluzione del sistema anche se a spese della luminosità. Oltre ad un leggero aumento in risoluzione il vantaggio primario è l’eliminazione del backscattering in quanto la luce diffusa non è confocale né con la sorgente laser né con l’apertura del foro stenopeico. Utilizzando questa tecnologia potrebbero essere sviluppati nuovi sistemi di imaging subacquei per eliminare la retrodiffusione.

Questa immagine ha l'attributo alt vuoto; il nome del file è Photomultipliertube-ita.svg.png

Schema di un fotomoltiplicatore lineare (PMT) abbinato ad uno scintillatore da wikipedia

Non ultimo, l’ultima generazione di componenti ottici continua a creare nuovi sistemi di imaging ottici subacquei con l’utilizzo di sorgenti laser blu-verdi sempre più efficienti e dotati di adeguata potenza. Nel caso dell’hardware di rilevamento, vanno menzionati i nuovi sviluppi nella fabbricazione di array Multianode photomultiplier tube (PMT), rivelatori elettronici di luce estremamente sensibili nell’ultravioletto, in luce visibile e nel vicino infrarosso. Questi sensori potrebbero trovare applicazione nel campo dell’imaging oceanografico fornendo ulteriori opportunità per raccogliere immagini subacquee nei sistemi subacquei di futura generazione.

Ci fermiamo qua … ci sarebbe molto da dire anche perchè la tecnologia avanza ogni giorno fornendo nuovi mezzi per i fotografi e film maker … ma torneremo presto sull’argomento.

Andrea Mucedola



foto di copertina Francesco Pacienza



Alcune delle foto presenti in questo blog possono essere state prese dal web, citandone ove possibile gli autori e/o le fonti. Se qualcuno desiderasse specificarne l’autore o rimuoverle, può scrivere a infoocean4future@gmail.com e provvederemo immediatamente alla correzione dell’articolo



PAGINA PRINCIPALE
.

PARTE I
PARTE II
PARTE III
PARTE IV
PARTE V
PARTE VI

Fonti
Tesi specialistica Ottica subacquea e sue applicazioni nella guerra mine, 1985
Underwater Optical Imaging: Status and Prospects di Jules S. Jaffe, Kad D. Moore, John McLean e Michael R Strand
In Water Photography”, Mertens, 1970
wikipedia
